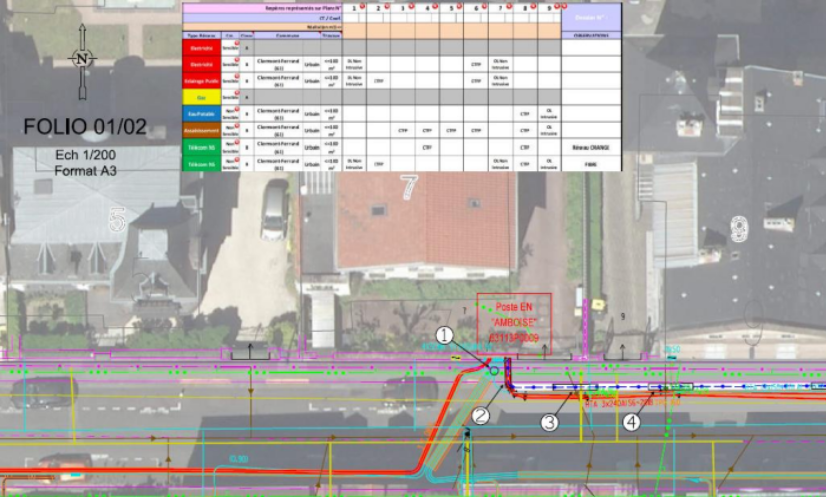

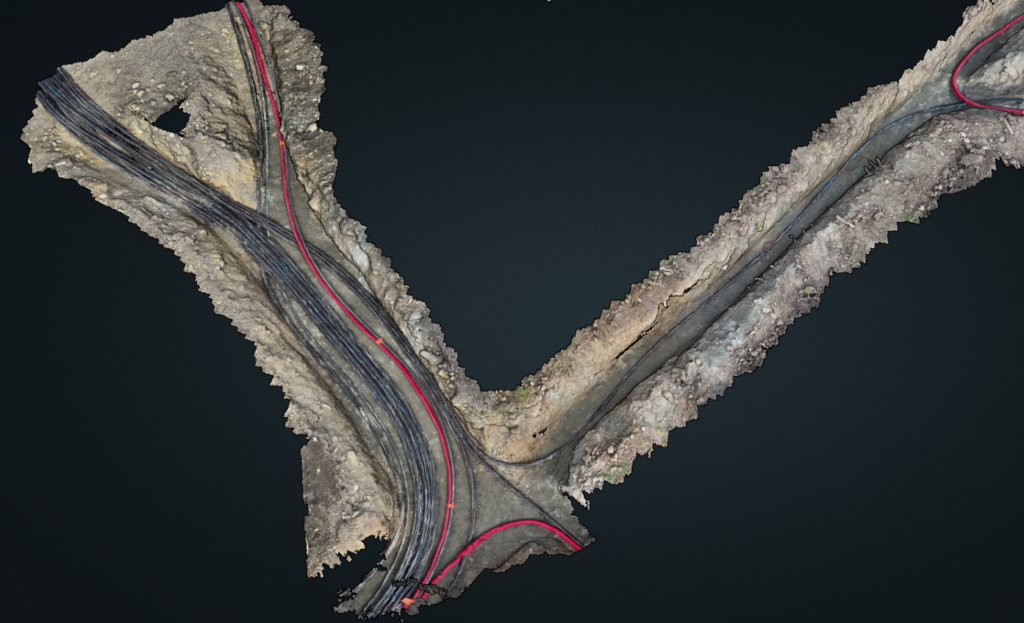

Préserver la connaissance des infrastructures tout au long de leur cycle de vie. Plans, relevés topographiques, données de systèmes d’information géographique (SIG), photographies géoréférencées, documents de récolement, attributs techniques, historiques d’intervention… Au fil des chantiers et des opérations de maintenance, les infrastructures génèrent une quantité croissante de données. Ces informations sont essentielles. Elles permettent de savoir où se trouvent les ouvrages, comment ils ont été réalisés, quelles modifications ont été apportées et dans quelles conditions intervenir à nouveau. Mais leur durée de vie dépasse largement celle du projet qui les a produites. Une donnée acquise aujourd’hui pourra être utilisée plusieurs années plus tard, par une autre équipe, un autre prestataire ou avec de nouveaux outils. Entre-temps, le patrimoine physique aura lui aussi évolué : un réseau aura été déplacé, une voirie réaménagée, un équipement remplacé ou une nouvelle infrastructure créée. C’est là que se situe l’enjeu : comment conserver dans le temps une connaissance fiable et exploitable des infrastructures ? Cet enjeu concerne tous les acteurs qui produisent, exploitent ou transmettent des informations sur les infrastructures : collectivités, exploitants et gestionnaires de réseaux, entreprises et prestataires de travaux, bureaux d’études et géomètres, mais aussi sites industriels et sensibles. Tous n’utilisent pas la donnée de la même manière. Certains la produisent sur le terrain, d’autres la traitent et la transmettent, tandis que d’autres doivent l’exploiter et la maintenir à jour dans le temps. Mais tous dépendent de la même chose : pouvoir retrouver une information fiable, comprendre son origine et savoir dans quelle mesure ils peuvent lui faire confiance. Des données nombreuses, mais une connaissance qui peut se fragiliser Le problème n’est pas le manque de données. Au contraire, les organisations en accumulent depuis des années. Elles proviennent cependant de sources multiples : opérations de détection, campagnes de relevés, chantiers successifs, plans de récolement, interventions de maintenance, bureaux d’études, entreprises de travaux, géomètres, services internes ou exploitants. Les méthodes et les outils évoluent eux aussi. Les logiciels changent, les systèmes d’information migrent, les formats se succèdent, les prestataires et les équipes se renouvellent. Au fil du temps, certaines informations sont ressaisies ou déplacées. D’autres ne sont plus mises à jour. Certaines perdent leur lien avec les documents ou relevés qui ont permis de les produire. D’autres encore peuvent tout simplement se perdre. Pendant ce temps, les infrastructures continuent d’évoluer. Progressivement, un décalage peut alors apparaître entre l’état réel du patrimoine et la connaissance disponible pour le documenter. Préserver la fiabilité des données suppose donc non seulement de conserver leur contexte, mais aussi de pouvoir intégrer les nouvelles informations produites au fil des interventions afin que la connaissance des ouvrages continue d’évoluer avec eux. Le problème n’est donc pas seulement de disposer d’une donnée. Il faut encore pouvoir déterminer si elle décrit correctement la réalité et si l’on peut lui faire confiance. Quand une donnée perd son contexte, elle perd une partie de sa valeur Imaginons un réseau représenté dans un SIG. Sa position peut sembler parfaitement exploitable. Pourtant, plusieurs années après son acquisition, certaines questions deviennent essentielles : Quand cette donnée a-t-elle été produite ? À partir de quel relevé ? Avec quelle méthode et quel niveau de précision ? Par quel prestataire ou quelle équipe ? À quelle intervention ou version du projet correspond-elle ? Existe-t-il des photographies, relevés ou documents permettant de la vérifier ? Si ces informations ne sont plus disponibles, il devient difficile d’évaluer le niveau de confiance que l’on peut accorder à la donnée. Les conséquences sont très concrètes : recherches documentaires, sollicitations d’anciens intervenants, vérifications supplémentaires sur le terrain, voire nouvelles opérations de détection ou de localisation des réseaux. Lorsque la cartographie disponible ne permet plus de localiser un ouvrage avec un niveau de précision suffisant, des investigations complémentaires (IC) ou des opérations de localisation (OL) peuvent en effet devenir nécessaires. Des interventions qui représentent un coût supplémentaire parfois important pour les parties prenantes, dont la prise en charge varie selon la nature de l’investigation et le contexte dans lequel elle intervient. À ces coûts s’ajoutent les délais, les nouvelles campagnes de relevés et, dans certains cas, des décisions prises à partir d’informations dont la fiabilité reste incertaine. Une donnée patrimoniale fiable n’est donc pas seulement une donnée précise. C’est une donnée dont l’origine, le contexte et l’historique restent compréhensibles dans le temps. C’est tout l’enjeu de la traçabilité. Une donnée qui doit rester fiable d’un acteur à l’autre La donnée accompagne les infrastructures à différentes étapes de leur cycle de vie. Selon les acteurs, les usages et les responsabilités diffèrent, mais tous ont intérêt à préserver sa qualité et sa continuité. Pour une collectivité, il s’agit de constituer et de faire vivre des bases de données patrimoniales fiables, malgré les interventions successives, les changements de prestataires ou l’évolution des équipes et des services. Cette connaissance des réseaux permet de mieux préparer les futurs chantiers, de contrôler les travaux réalisés et d’appuyer les décisions d’aménagement sur des informations fiables et à jour. L’enjeu est aujourd’hui de garantir que cette connaissance, centralisée dans les systèmes d’information géographique, reste complète, actualisée et traçable dans le temps. Pour un exploitant ou gestionnaire de réseaux, l’enjeu est de disposer d’une connaissance fiable et à jour des ouvrages pour sécuriser les interventions, planifier les travaux et suivre l’évolution du patrimoine dans le temps. Collecter, structurer et mettre à jour les informations issues du terrain permet de constituer une base de données patrimoniale exploitable dans les SIG et transmissible entre les différents services et prestataires. Pour une entreprise ou un prestataire de travaux, l’enjeu est notamment de documenter précisément les interventions réalisées sur le terrain et d’assurer la continuité de cette information jusqu’au bureau et au donneur d’ordre. La traçabilité des interventions, la fiabilité des récolements et le partage des données terrain permettent de contrôler la bonne exécution des travaux, de limiter les ruptures d’information et de transmettre une documentation fiable pour les futures interventions. Pour un bureau d’études et ses géomètres, l’enjeu est de pouvoir exploiter efficacement les données

WGS84, RGF93, Lambert 93… comprendre les systèmes de coordonnées sans être géomaticien. Vous venez d'importer un relevé GNSS dans votre logiciel métier. Le chantier a été levé avec un récepteur RTK. La précision annoncée est centimétrique. Pourtant, au moment de superposer les données avec le fond de plan, le cadastre ou un autre relevé, quelque chose ne colle pas. Les réseaux semblent décalés, les ouvrages ne tombent plus exactement au bon endroit et les écarts peuvent parfois atteindre plusieurs dizaines de centimètres, voire davantage. Dans ce type de situation, le premier réflexe consiste souvent à remettre en cause la précision du relevé ou le matériel utilisé.Pourtant, le problème peut se situer ailleurs : dans la manière dont les coordonnées sont référencées, projetées, transformées ou interprétées par les différents logiciels. C’est précisément pour cette raison que des notions comme WGS84, RGF93, Lambert 93 ou encore les codes EPSG reviennent systématiquement dans les logiciels de topographie, de géomatique et de CAO. Beaucoup de professionnels savent qu’ils doivent sélectionner EPSG:2154 ou EPSG:4326 lors d’un import, sans toujours savoir ce que ces choix impliquent, ni pourquoi une erreur de paramétrage peut suffire à décaler un projet entier. L’objectif de cet article n’est pas de proposer un cours de géodésie. Il est d’expliquer, de manière concrète, ce qui se passe réellement entre votre récepteur GNSS et votre logiciel métier, pourquoi plusieurs systèmes de coordonnées coexistent et comment éviter les erreurs les plus fréquentes lors des échanges de données. Dans cet article : Pourquoi un relevé précis peut malgré tout être décalé ? Comprendre ce qu'est un système de coordonnées Pourquoi WGS84, RGF93 et Lambert 93 reviennent-ils si souvent ? WGS84 : le référentiel utilisé par les systèmes GNSS RGF93 : le référentiel officiel pour la France métropolitaine Lambert 93 : la projection utilisée pour travailler sur un plan Trois systèmes, une seule chaîne de production De l'acquisition terrain au SIG : que devient réellement votre donnée ? EPSG : ces quatre chiffres que tout le monde voit… sans toujours savoir ce qu'ils signifient À quoi correspond un code EPSG ? Les codes que l'on rencontre le plus souvent Pourquoi une erreur d'EPSG peut-elle provoquer un décalage ? Un bon réflexe avant chaque import Les erreurs les plus fréquentes et les bons réflexes pour les éviter) 1. Utiliser un mauvais système de coordonnées lors d'un import 2. Confondre "définir" et "transformer" un système de coordonnées 3. Oublier le système de coordonnées lors d'un échange de données 4. Mélanger plusieurs jeux de données sans vérifier leur cohérence 5. Croire qu'un décalage provient forcément du relevé GNSS Ce qu'il faut retenir Pourquoi est-ce un enjeu majeur pour les réseaux enterrés ? Les bonnes pratiques à retenir En conclusion Pourquoi un relevé précis peut malgré tout être décalé ? Un relevé GNSS réalisé avec un récepteur RTK peut offrir une précision centimétrique. Pourtant, lors de son exploitation dans un logiciel SIG ou DAO, des écarts peuvent apparaître : un fond cadastral qui ne se superpose plus correctement, un plan de récolement décalé par rapport à une orthophoto, des réseaux qui ne coïncident pas avec une campagne de relevés précédente… Ces situations ne traduisent pas nécessairement une erreur de mesure. Elles peuvent provenir d’une erreur d’interprétation du système de coordonnées. Pour positionner correctement une donnée, le logiciel doit savoir dans quel système elle a été produite. Si cette information est absente, incorrecte ou mal interprétée, le positionnement peut devenir incohérent. Le résultat peut prendre différentes formes : un projet qui apparaît plusieurs centaines de kilomètres plus loin ; des couches qui refusent de se superposer malgré une acquisition récente ; des écarts de quelques dizaines de centimètres entre plusieurs relevés ; ou encore des coordonnées qui semblent complètement différentes d'un logiciel à l'autre alors qu'elles décrivent pourtant exactement le même point. C’est précisément pour garantir cette cohérence que les systèmes de coordonnées existent. Avant de comprendre le rôle de WGS84, RGF93 ou Lambert 93, il faut donc répondre à une question plus fondamentale : qu'est-ce qu'un système de coordonnées et pourquoi est-il indispensable ? Comprendre ce qu'est un système de coordonnées Une coordonnée n'a de valeur que si l'on connaît le système dans lequel elle est exprimée. Prenons un exemple simple. Les valeurs 658 742 et 6 861 315 peuvent désigner avec précision un point situé en France métropolitaine… ou ne rien signifier du tout. Sans information complémentaire, il est impossible de savoir à quoi correspondent ces nombres. Pour qu'une coordonnée puisse être interprétée correctement, deux éléments sont indispensables : un référentiel géodésique, qui définit la manière de représenter la Terre et de positionner un point à sa surface ; un système de projection, qui permet de représenter cette surface courbe sur un plan afin de produire des cartes, des plans ou des données exploitables dans les logiciels métier. Ces deux notions sont souvent confondues alors qu'elles remplissent des fonctions différentes. Le référentiel répond à une première question : « Où se situe exactement ce point sur la Terre ? » La projection répond ensuite à une seconde : « Comment représenter cette position sur un plan tout en limitant les déformations ? » Cette distinction est fondamentale. Un même point physique possède une seule position réelle, mais il peut être exprimé selon plusieurs référentiels et plusieurs projections. Les valeurs numériques affichées dans un logiciel peuvent alors être différentes, alors que la position géographique reste rigoureusement identique. C'est précisément ce qui explique qu'un même relevé puisse sembler "changer de coordonnées" lorsqu'il est importé dans un autre logiciel. En réalité, ce ne sont pas les coordonnées qui changent, mais leur mode d'expression. Comprendre cette logique permet d'éviter une erreur fréquente : considérer que deux jeux de coordonnées différents correspondent nécessairement à deux positions différentes. Dans bien des cas, ils décrivent simplement le même point dans deux systèmes distincts. C'est là qu'interviennent les systèmes que l'on rencontre le plus fréquemment en France : WGS84, RGF93 (aligné sur le référentiel européen ETRS89) et Lambert 93. Position réelle │ Référentiel géodésique (WGS84 / RGF93…)
